У свету модерне електронике са високим улозима, од паметног телефона у џепу до сервера који покреће ваше пословање, топлота је тихи непријатељ. Смањење перформанси, нестабилност система и превремени квар су све последице неадекватног управљања топлотом. Дакле, како осигурати да ваше деликатне компоненте остану хладне под притиском? Одговор често лежи у варљиво једноставном материјалу:Топлотно проводни силиконски јастучић.
Као специјалиста за управљање топлотом са више од две деценије искуства, видео сам из прве руке како правилна примена овог материјала може револуционисати дизајн производа и дуговечност. То није само компонента; то је ваша прва линија одбране од термичке деградације.

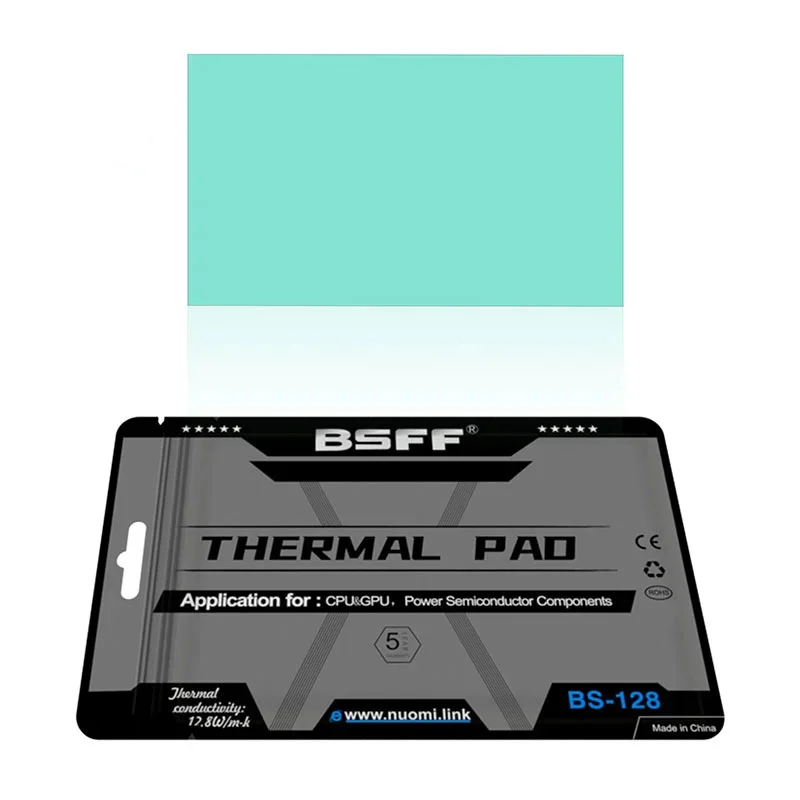

Термално проводљиви силиконски јастучић је мекан, компатибилан и веома свестран материјал за термичку интерфејс (ТИМ). Дизајниран је да премости микроскопске ваздушне празнине између компоненте која генерише топлоту (као што је ЦПУ, ГПУ или транзистор за напајање) и хладњака или решења за хлађење. Пошто је ваздух лош проводник топлоте, ови празнини стварају значајан топлотни отпор. Силиконска подлога испуњава ове празнине, ефикасно преносећи топлоту са компоненте, чиме се осигуравају оптималне радне температуре и повећава поузданост уређаја.
Врхунска способност попуњавања празнина:За разлику од термалних паста, јастучићи могу лако да попуне велике и неравне празнине, компензујући варијације толеранције у монтажи.
Електрична изолација:Они пружају одличну електричну изолацију, спречавајући кратке спојеве док управљају топлотом – критична двострука функција.
Изузетна отпорност и поновна употреба:Ови јастучићи нуде изванредну отпорност на компресију, што значи да одржавају свој облик и перформансе током времена, чак и након више термичких циклуса. Многи се могу поново користити током израде прототипа или поправки.
Лакоћа примене и прераде:Чисти су и једноставни за наношење, елиминишући неред повезан са течним лепковима или термалним мастима. Ово убрзава производњу и поједностављује одржавање.
Трајност:Отпоран на временске услове, озон и многе хемикалије, обезбеђујући дугорочну стабилност и перформансе.
Одабир правог топлотно проводног силиконског јастучића је најважнији. Ево кључних параметара које морате узети у обзир, представљени са јасноћом коју професионалац захтева.
Листа кључних параметара:
Топлотна проводљивост:Измерено у В/м·К (Вати по метру-Келвин). Ово је најкритичније својство, које указује на инхерентну способност материјала да проводи топлоту. Више вредности су боље за захтевније примене.
Тврдоћа (или мекоћа):Измерено на скали Схоре 00. Нижа вредност указује на мекши јастучић, који се лакше прилагођава неправилностима површине ради бољег контакта интерфејса.
дебљина:Доступан распон дебљина, кључан за попуњавање специфичне празнине у вашем склопу.
Напон квара:Електрични напон при којем материјал нестаје као изолатор. Већа вредност означава бољу диелектричну чврстоћу.
Волуменски отпор:Мера електричне изолационе способности материјала.
Опсег радне температуре:Распон температура унутар којих ће подлога поуздано радити без деградације.
Да бисмо вам пружили јасно, на први поглед поређење, ево једноставне табеле која приказује неке од наших стандардних класа производа у Нуоми Цхемицал-у:
| Продуцт Граде | Топлотна проводљивост (В/м·К) | Тврдоћа (Схоре 00) | Опсег дебљине (мм) | Кључни фокус апликације |
|---|---|---|---|---|
| НМ-ТГ300 | 3.0 | 50 | 0,5 - 5,0 | Рачунарство високих перформанси, ГПУ |
| НМ-ТГ500 | 5.0 | 60 | 0,5 - 10,0 | Енергетска електроника, ЛЕД осветљење |
| НМ-ТГ800 | 8.0 | 70 | 0,5 - 3,0 | Сервери, телеком инфраструктура |
| НМ-ТГ12 | 12.0 | 80 | 0,5 - 2,0 | Аутомобилски, ИГБТ-ови велике снаге |
Ова табела је полазна тачка. У Нуоми Цхемицал-у смо специјализовани за развој прилагођених формулација како бисмо одговорили на најстроже и јединствене термичке изазове.
П: Како да одредим тачну дебљину за моју апликацију?
О:Тачна дебљина је одређена празнином коју треба да попуните између извора топлоте и хладњака. Генерално се препоручује да одаберете дебљину подлоге која је нешто већа (нпр. 0,5 мм више) од измереног размака. Ово осигурава да када се склоп причврсти, јастучић се благо стисне, стварајући присан контакт на обе површине без превише компримовања, што би могло оштетити компоненте или смањити ефикасност јастучића. Увек водите рачуна о производним толеранцијама у свом дизајну.
П: Да ли се термопроводни силиконски јастучић може исећи у прилагођени облик?
О:Апсолутно. Једна од значајних предности термопроводних силиконских јастучића је њихова лакоћа прилагођавања. Могу се прецизно изрезати у готово било који облик или величину како би одговарали отиску ваше компоненте. Ово омогућава циљано хлађење и спречава превисе материјала који би могли да ометају друге компоненте. За израду прототипа, могу се чак и чисто ручно исећи оштрим сечивом или скалпелом.
П: Која је разлика између подлоге на бази силикона и графитне плоче?
О:Иако се оба користе за управљање топлотом, имају различите карактеристике. Топлотно проводни силиконски јастучићи су обично електрично изолујући, мекши и одлични у попуњавању тродимензионалних празнина. Они обезбеђују и топлотни трансфер и механичко амортизовање. Графитни листови, с друге стране, често су високо проводљиви у равнинском правцу (Кс-И оса), али могу бити мање ефикасни због своје дебљине (З-оса). Они су такође електрично проводљиви, што може бити недостатак у апликацијама које захтевају изолацију. Избор у потпуности зависи од ваших специфичних термичких, електричних и механичких захтева.
Једноставно поседовање висококвалитетног подметача није довољно; тачна примена је кључна.
Припрема површине:Уверите се да су и компоненте и површине хладњака чисте, суве и без уља, прашине или остатака старог термалног материјала.
Пажљиво руковање:Уклоните заштитне облоге (ако постоје) и држите јастучић за његове ивице да бисте избегли контаминацију.
Прецизно постављање:Пажљиво поравнајте подлогу преко компоненте. Када га поставите, покушајте да га не мењате, јер то може да зароби мехуриће ваздуха.
Сигурна монтажа:Равномерно причврстите хладњак, примењујући доследан притисак у складу са препорученом силом компресије за подлогу. Ово обезбеђује уједначен интерфејс и оптималан пренос топлоте.
Више од две деценије, тим компаније Нуоми Цхемицал (Схензхен) Цо., Лтд. је био на челу науке о материјалима, пројектујући најсавременија топлотна решења за глобалну клијентелу. Разумемо да је ваш термални изазов јединствен. Зато не продајемо само производе; пружамо партнерства.
Наша стручност нам омогућава да понудимо не само свеобухватан асортиман стандардних термо проводних силиконских јастучића, већ и да сарађујемо са вама на прилагођеним формулацијама. Било да вам је потребна специфична равнотежа мекоће и проводљивости, јединствена боја или прилагођени облик реза, ми имамо техничку могућност да испоручимо.
Не дозволите да термални изазови ограниче вашу иновацију. Дозволите нам да вам помогнемо да направите хладнију, поузданију и ефикаснију електронику.
Контактнас данас уНуоми Цхемицал (Схензхен) Цо., Лтд.да разговарате о захтевима вашег пројекта и затражите бесплатне узорке. Хајде да заједно осмислимо ваш термални успех.
